设备介绍

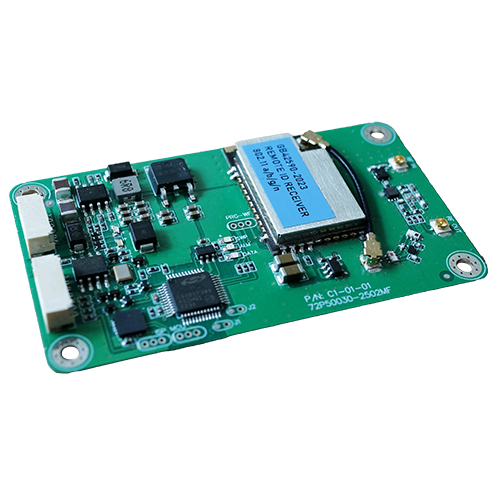

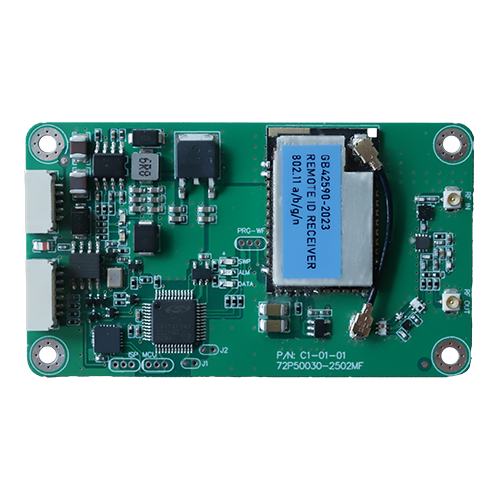

C1-01是一 款 REMOTE ID专 用 的 无 线 电 侦 测定位组件 ， 对于符合《GB42590-2023》标准，在其正常开启 REMOTE ID 发射功能的情况下，可以在一定的半径内对其发送的无线电身份信息、实时位置和高度、起飞位置和其它飞行信息进行接收解调和解析并通过串行接口发送给上位机，可作为传统无线电侦测方式的补充。
设备特点：
支持双频段
支持蓝牙
低功耗
配置限幅器
多种输出报文方式
宽输入电压
Beacon 帧捕捉
设备应用：
技术参数
接收频段：2427 ~ 2447MHz （WiFi 2.4GHz Ch6）5735 ~ 5755MHz （WiFi 5GHz Ch149）
支持协议：802.11 a/b/g/n
抓包类型：Beacon 帧
侦测距离：＞2km （6dBi 增益接收天线，DJI mini4Pro）
处理能力：＞100 架次/秒 （UART 速率 1000000bps）
处理延迟：＜0.5 秒
频率范围：500 ~ 6300MHz
噪声系数：0.8 ~ 2.5dB
功率增益：10 ~ 14dB
OIP3：+33dBm @2.37GHz/25℃、+32dBm @5.45GHz/25℃
损毁电平：＞+33dBm（2W 10MHz ~ 18GHz 连续波）
UART 参数：1000000bps,N,8,1, TTL3~5V 电平兼容,全双工
供电电压：DC 5 ~36V
电源功耗：＜1W（启动后，正常工作时）、＜3W（启动时，持续不超过 5 秒）
工作温度：-40 ~ +70℃
结构尺寸：70×40×5.5mm
重 量：≤12g
