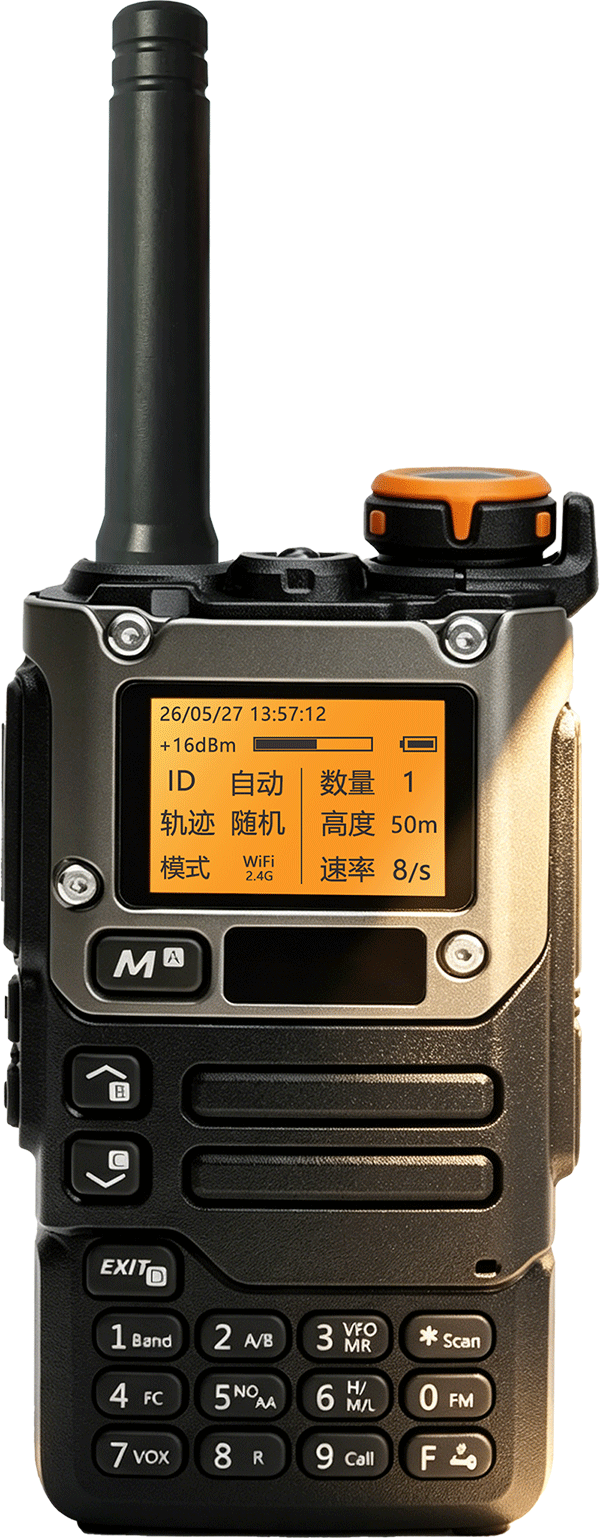

B1-02 便携式RID信号源

产品特点

RID/OID及WiFi射频信号

模拟生成远程识别广播和运行识别广播信号

GB42590和GB46750标准

符合国家颁布的规范标准

WiFi 2.4/5.8和BLE

支持WiFi信道6(2437MHz)和信道149(5745MHz)及蓝牙模式

最多60个不同的动态目标

可自定义生成唯一ID不同参数的目标

内置RTC

内置可校准的实时时钟系统RTC，可通过蓝牙和APP自动校准RTC

1.5吋LCD&16按键

按键与大屏界面交互操作

发射续航超24小时

一次充电可支持长达24小时，电池可拆卸更换

蓝牙和APP或USB更新固件

固件在线升级，通过安装APP或者电脑端上位机更

多信号源发送目标ID唯一

多台信号源同发时，所有目标ID唯一

产品应用

RID/OID产品软硬件开发辅助测试

RID/OID产品性能评估

RID/OID 产品生产线检测

RID/OID 产品户外测试

RID/OID 产品演示、验收

RID/OID 产品抗干扰性能测试

规格参数

项目	指标	说明
编码标准	GB42590-2023 GB46750-2025	手动选择，同时只能工作在其中一个标准下。
RID 信号源工作频段	Wi-Fi 2.4GHz	802.11b 固定信道 CH6 2437±11MHz
	Wi-Fi 5.8GHz	802.11a 固定信道 CH149 5745±10MHz
	BLE	信道 CH37/38/39 (2402/2426/2480±1MHz)
RID 信号源调制方式	Wi-Fi 2.4GHz	DBPSK-DSSS 数据码率 1Mbps
	Wi-Fi 5.8GHz	BPSK-OFDM (1/2编码率) 数据码率 6Mbps
	BLE	GFSK 跳频数据码率 1Mbps
RID 干扰源工作频段	Wi-Fi2.4 / Wi-Fi-5.8	CH1-13（2401~2483MHZ） CH149/153/157/161/165（5735~5835MHz）
RID 干扰源工作频段	Wi-Fi	CH1-CH13 / 149/153/157/161/165 可调
目标数量	1~60个	其中 1~10 以步进 1 调节，20~60 以步进 10 调节。
发送速率	1~8 次/秒	以步进 1 调节，最高速率受限于目标数量。
RTC 校时误差	≤1 秒	通过 APP 校时的情况下。
RTC 运行误差	≤0.2 秒/小时	5~35℃环境下。
输出功率	0 ~ +15dBm (WiFi) 0 ~ +15dBm (BLE)	由于经过测试系统校准，实际输出功率的最高限值可能每台设备的每个频段都存在差异，但确保不会低于此值。
功率调节步进	1dB / 2dB	自动步进，最大 2dB。
频率稳定度	±1.5ppm	-20 ~ + 50℃环境温度下。
矢量误差（EVM）	≤0.3%（-25dBc）	WiFi 模式，+15dBm 输出功率时。
发射天线增益	1dBi @ 2437MHz 0dBi @ 5745MHz	使用随机标配 E4-13 全向天线。
工作电压	6~9VDC	标配 7.4V/1600mAh 锂电池组。
工作电流	50~75mA@待机 85mA@WiFi 60mA@BLE	在 60 个目标，1 次/秒，+15dBm 输出功率下测试。
续航时间	≥16 小时@Wi-Fi ≥24 小时@BLE	使用标配电电池在上述条件下的连续发射时间（选配高容量电池是标配电池的 2 倍）。
充电时间	≤1.5 小时（USB） ≤3 小时（座充）	标配电池。使用机身 USB 直充时充电头输出不能低于 2A/5V，否则会延长充电时间。
RTC 保持时间	≥3 个月	室温下，RTC 电池已完全充电的情况下。
外形尺寸	120×60×34mm	不含天线长度。
重量	285g	含 1 块标配电池和天线。

技术文档

【产品彩页】B1-02 便携式RID信号源下载

【用户手册】B1-02 便携式RID信号源 V130 下载

【AT指令集】B1-02 便携式RID信号源 AT指令集下载

常见问题

Q:为什么RID接收设备无法收到设备发出的信号?

A:首先确认设备是处于输出状态，即顶部的红色LED是闪烁的。然后请注意设备的信号频段设置（主界面左下角），设备发送的RID有三种频段，包括WiFi2.4 / WiFi5.8 / BLE，因为目前几乎所有的消费级低慢小飞行器的RID都是WiFi2.4模式，所以有些RID接收设备可能只支持该模式。尝试改变设备的信号频段为WiFi2.4，一个RID接收设备至少是支持该模式的。另外，如果RID接收设备不同时支持《GB42590》协议和《GB46750》协议的话，还要检查设备的协议模式和RID接收设备的协议模式是否一致。

Q: 该设备会不会在发送的时候丢包没有发送出来?

A: 不会，本设备有完善的闭环检测机制，在任何时候都不会在发送阶段丢包。

Q: 该设备发送的多目标RID与实际多目标场景时一样吗？

A: 不一样，实际多目标场景下，各个目标是独立而非同步的，发出的RID包会在时间域上产生无规律的碰撞冲突，造成丢包。本设备做为测试仪表会采用确定性的时序把所有目标的RID包全部顺序发出，否则将没有评估意义。

Q: 为什么RID接收设备收到的数据会丢包？（使用本设备发送进行测试时）

A: 接收丢包的原因有很多，主要有以下几点；
1.信号质量差：包括接收信号强度低以及存在外部干扰，可以加大输出功率并在近距离测试来验证。近距离测试可以排除信号强度和一般的干扰因素。
2.有些RID接收设备的FCS校验默认处于开启状态，此时任何一个比特的传输造成的误码都会触发FCS校验从而被WiFi接收机整包丢弃，表现为近距离不丢包，稍远距离就丢包，但很远还能偶尔收到。btw, 我公司的RID接收产品均带有FCS校验开关功能，可以根据需要设置FCS校验功能的开启和关闭。
3.有些RID接收设备支持WiFi2.4和WiFi5.8双频段，但是其双频段是分时工作的，这样就会造成其切换到另一频段期间会丢失部分RID数据造成丢包，尤其是当目标数量较多，发送速率较快时更为严重。

Q: 在使用USB口遥控操作设置输出功率后，为什么设备显示值或再读出的功率值和刚刚设置的不一致？

A: 设备的输出功率步进为1dBm或2dBm, 具体在输出多大功率的时候步进1dBm或2dBm取决于每台设备的校准数据，但是最大就是2dBm，这就会造成有些功率值在遥控设置后设备会执行到最接近的一个实际功率值，也就是说有实际功率值可能和遥控设置值差1dBm。而屏幕显示和遥控查询到的都是实际功率值。

Q: 为什么设置好的发送速率自己改变了？

A: 当设备设置较大的目标数量或开启ASC格式报文或报告输出功能时，设备不足以支持太高的发送速率，所以会自动根据设置来降低发送速率，这种自动调整在手动设置或者上位机通过AT指令设置时都会发生。

Q: 为什么发送速率在设置时无法达到最高值？

Q: 为什么在通过AT指令设置发送速率时指令和参数都正确但返回ERROR

Q: 为什么发送时通过设备USB接口输出的报文或报告是乱码？

A: 如果设备报文输出模式设置为HEX方式而上位机使用ASCII方式接收，或设备的报文报告输出模式设置为ASC方式而上位机使用HEX方式接收，都会显示乱码；根据需要调整设备的报文报告输出方式和上位机接收方式一致就可以解决。

Q: 为什么在连接USB进行数据输出或固件更新时提示串口不存在或连接失败

A: 在设备电池电量不是较高电量的状态下，连接USB会自动通过USB给设备电池充电，此时如果使用了不能提供足够电流的USB-HUB或电脑的USB口无法提供足够的电流就会造成上述现象。解决的办法是使用独立供电的优质USB-HUB或使用电脑机箱后面主板上的USB接口（非前面板上的），或使用笔记本电脑上的USB3.0接口。实在无法满足上述条件时也可以先将设备电量充至满电或较高电量，此时需要USB口提供的充电电流会大幅降低。

Q: 该设备可以精确测量RID接收设备的灵敏度吗?

A: 本设备为便携式设备，受结构、体积和成本影响，无法做到仪表级别的电磁屏蔽效果，输出功率的动态范围和精度都有限，所以本设备仅建议用来做为灵敏度的相对值测量或比对测量。如果需要对RID接收设备的灵敏度做精确的绝对值测量，可以关注我公司相关的桌面和机架型RID测试仪表产品。

Q: 该设备可以直接测量RID接收设备的误码率或丢包率吗?

A: 不能。
