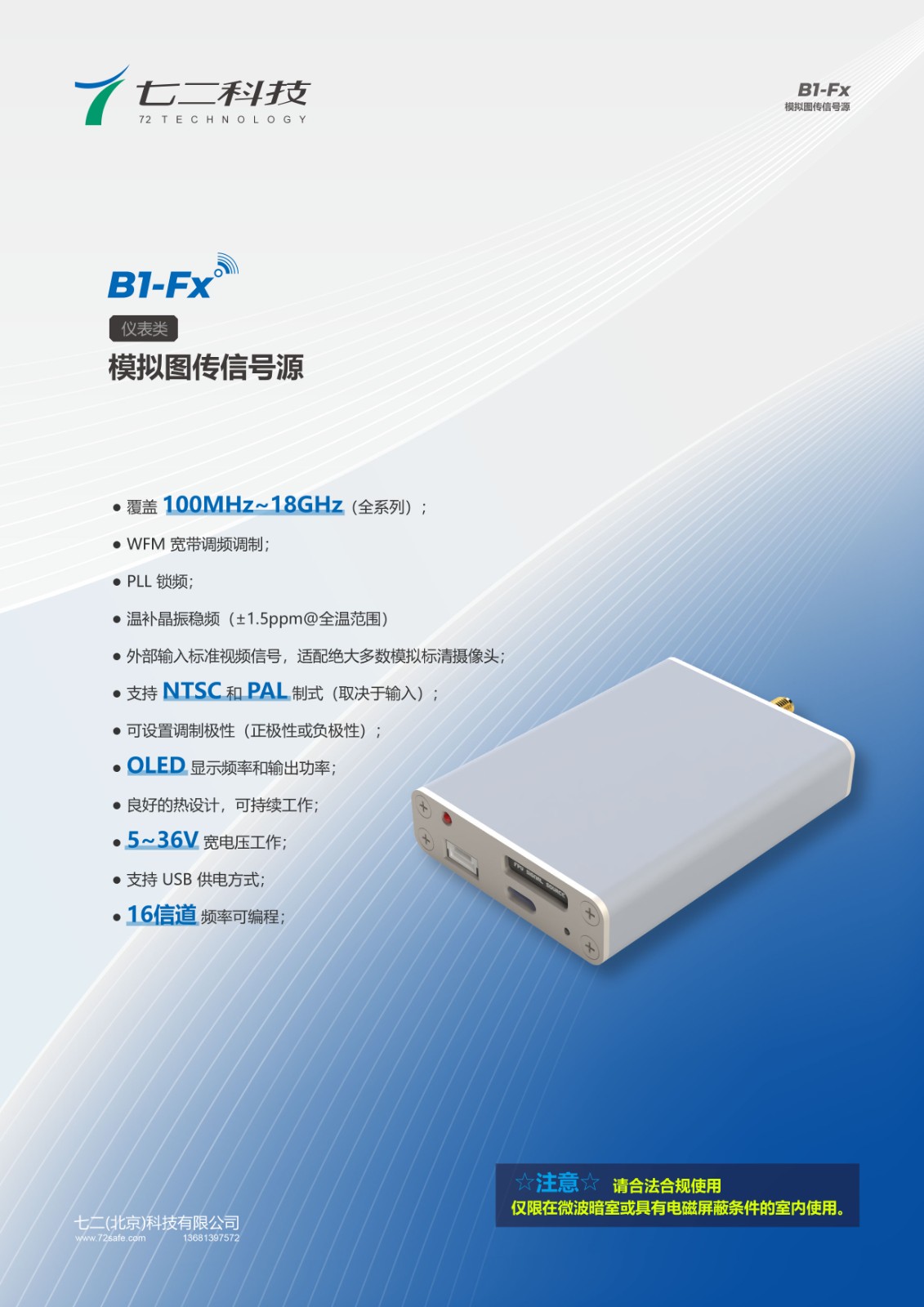

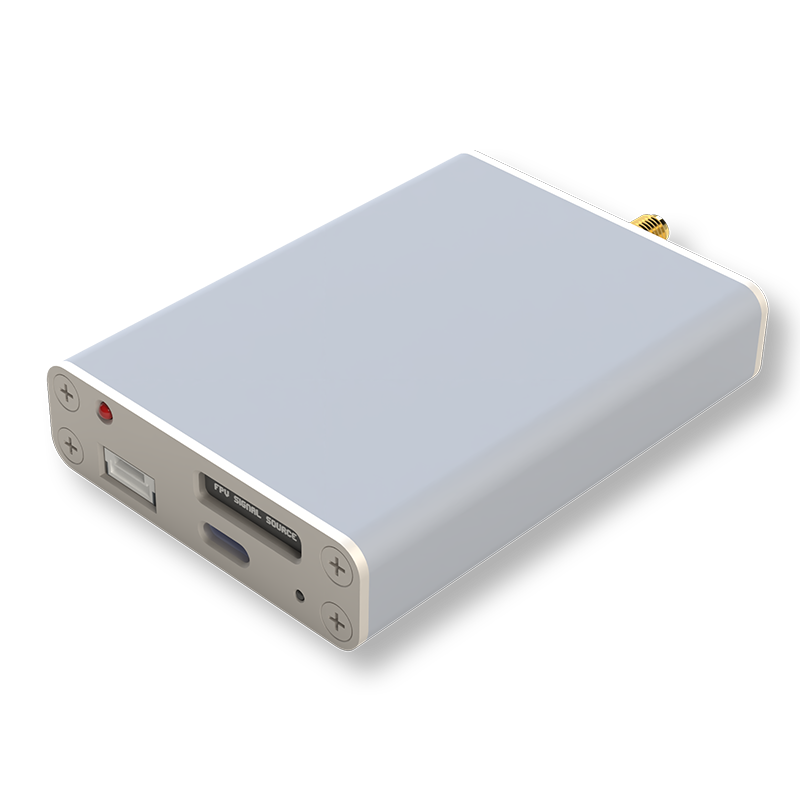

设备介绍
本模拟图传信号源，频率覆盖 100MHz~18GHz，PLL 锁频搭配温补晶振，全温稳频精度 ±1.5ppm；支持 WFM 宽带调频，可接入模拟标清摄像头，兼容 NTSC/PAL 制式，调制极性可调，16 信道可编程；OLED 实时显示频率与功率，5~36V 宽压、支持 USB 供电，散热可靠，可长时间稳定工作。
设备特点：
100MHz~18GHz
OLED 显示
5~36V 宽电压工作
支持 USB 供电方式
16 信道
NTSC和PAL 制式
设备应用：
无线电产品辅助开发，无线电产品演示、检测、验收

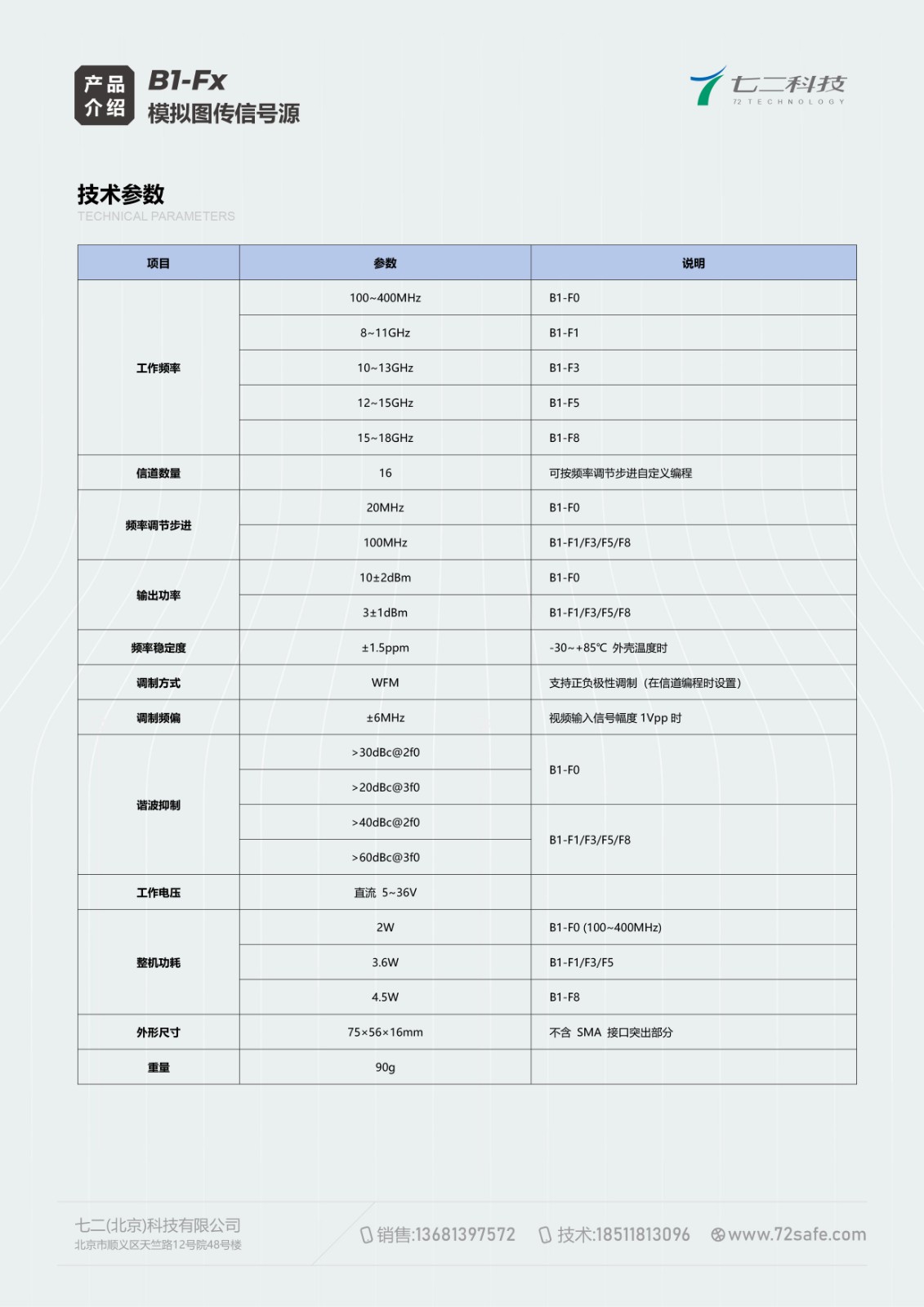

技术参数
工作频率：0.1~18GHz
信道数量：16
频率调节步进：20MHz/100MHz
输出功率：10±2dBm/3±1dBm
频率稳定度：±1.5ppm
调制方式：WFM
调制频偏：±6MHz
谐波抑制：>30dBc@2f0 >60dBc@3f0
工作电压：直流 5~36V
整机功耗：2~4.5W
外形尺寸：75×56×16mm
重量：90g
